地下管廊有毒氣體檢測方案

發布時間：2024-02-21 11:19

一地下管廊背景

  城市的馬路上車輛往來穿梭，車輪下卻是一個巨大的地下世界，在這個空間内，存在着污水管、自來水管、燃氣管、強電、弱電等多種城市生活必需管線，這是地下綜合管廊。

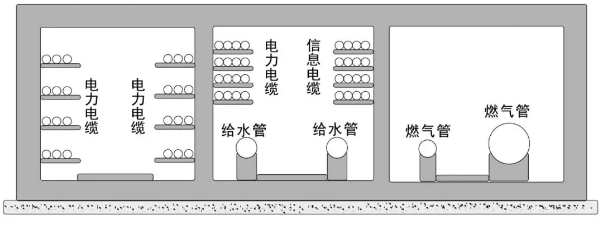

通俗的說，管廊是一個地下箱涵，包括4個分艙，分别為：電力艙、綜合艙、燃氣艙和污水艙，電力、綜合、燃氣、污水4個艙室如同膠囊，各司其職，互不幹擾，同時，各艙預留出一段檢修通道和排水通道。
污水艙、綜合艙、電力艙和燃氣艙，顧名思義，建成後其将對應污水管、自來水管、燃氣管、強電、弱電等多種公用管線，也就是說，管線，将是地下綜合管廊的主角。
空間最大的艙是綜合艙，其主要用來架設弱電、通信、給水等管線，燃氣艙則空間較小，用來安置天然氣管道。自來水給水管道口徑較大，一般在管廊底部的大型自來水管墩安置，其他質量較輕的如弱電纜則分别架在艙内兩側建好的金屬支架上。
城市綜合管廊是指在城市地下用于集中敷設電力、通信、廣播電視、給水、排水、熱力、燃氣等市政管線的公共隧道。一般分為燃氣艙、污水艙、綜合艙三大艙室，按照技(jì )術要求，綜合管廊主幹線、支線都應設置氣體監控與報警系統，氣體濃度、報警信号、控制及聯動反饋信号傳送至監控中心。
城市綜合管廊内屬于密封的環境，有各種有毒、有害氣體，發生氣體洩漏會危害工作人員生命，而由于管廊線路過長，水位、溫度、濕度等環境因素人工難監測，因此市政部門會實現一套綜合管廊環境有毒有害氣體檢測報警系統解決方案，來防範洩露事故、控制管廊環境。
地下綜合管廊是城市的超級大動脈，給城市帶來從内到外的活力，但因設計有天然氣管道、電力電纜、城市用水、廢水以及城市垃圾等，為了充分保障管廊内設備、運維人員安全，需要對其内部環境進行實時監測。

二氣體類型監測
  由于地下管廊裏面都是電線，随着時間的流逝，電線會慢慢老化，加上某些動物的撕咬，導緻電線着火，着火初期會産生CO氣體。為了防止損失，需要安裝CO氣體探測器，來報警。另外當電力艙需要工作人員來維護，而電力艙深處可能會缺氧，工作人員進入電力艙後，由于缺氧造成人員的傷亡，需要O2氣體探測器實時檢測電力艙的氧氣含量。同樣的，針對燃氣艙，可能會洩漏天然氣，故需要增加檢測天然氣的可燃氣體探測器。
另外，地下管廊裏有水，會産生硫化氫，所以需要安裝硫化氫探測器；在環境監測方面，需要對溫濕度進行監測。
需要監測的氣體類型如下：
1）安裝CO氣體探測器：監測早期電力線纜老化産生的CO；
2）安裝O2氣體探測器：防止維護人員窒息産生的危險；
3）安裝可燃氣體探測器：主要用來監測燃氣洩漏的情況，特别是燃氣艙；
4）安裝硫化氫：主要用來監測産生的硫化氫。

三解決方案
3.1獨立探測器解決方案

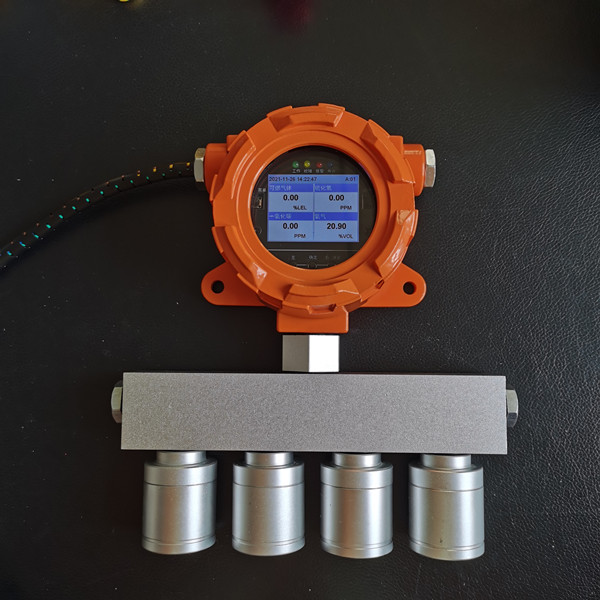

RGS60系列高性能氣體報警探測器
産品概述
RGS系列高性能氣體探測器采用智能化氣體傳感器，精度高，靈敏性好，具備連續在線監測能力。整體采用鋁合金結構，符合國家防爆标準。本系列氣體探測器通過有線方式進行數據傳輸，支持監控管理軟件在遠端的實時狀态顯示。也可選配無線模塊将實時的監測數據和報警狀态傳到指控中心。
産品特點

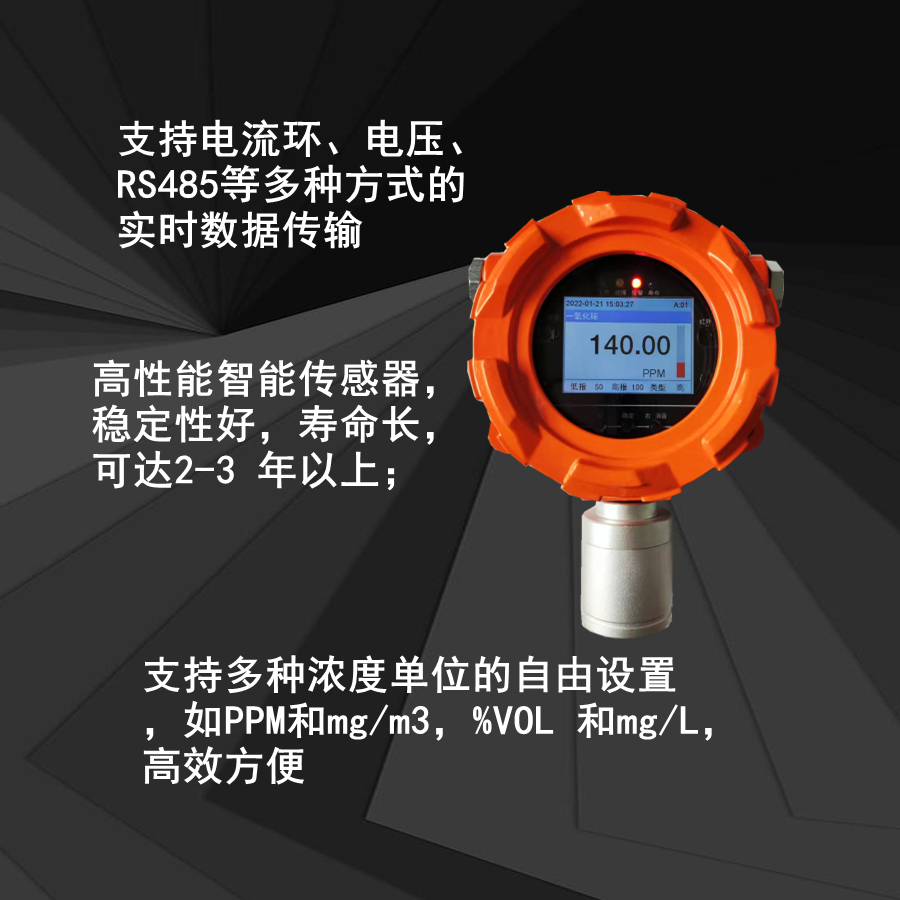

● 采用2.3寸全彩顯示大屏，亮度高，細節好，顯示界面簡潔化、人性化，觀測直觀，操作方便。
● 采用嵌入式32位高性能處理器，檢測精度高，運算能力強，響應迅速；
● 開機自檢功能，檢測各傳感器及系統工作狀态，并實時顯示。智能的溫濕度和零點補償算法，2 級以上的目标點全軟件自動校準功能，确保測量結果的準确性；
● 采用高性能智能傳感器，穩定性好，壽命長，可達2-3 年以上；
●支持供電兩總線方式，隻需兩條線即可實現供電及RS485通信，方便布線，解決成本；
● 具備紅外遙控設置功能，通過遙控器可進行菜單設置，安全便捷；
● 支持電流環、電壓、RS485等多種方式的實時數據傳輸，可以多種報警方式準确地發出本地及遠程無線報警通知（選配）；
● 支持多種濃度單位的自由設置，如PPM和mg/m3，%VOL 和mg/L，高效方便；
● 具備數據自動存儲功能，可進行存儲參數的設置，數據采用準确的日期時間标識；
● 支持短距離無線傳輸方式或任何地方不限距離的GPRS無線傳輸方式，可選配内置無線模塊實現（選配）；
● 機體采用高強度鋁型材，一次壓鑄成型，适用于複雜惡劣的工業環境；
● 防爆等級為Exd II CT6，國家防爆電氣檢驗中心認證。

産品性能

檢測氣體	空氣中的可燃氣體，揮發性易燃易爆類氣體、有毒有害氣體等
測量範圍	支持各類型傳感器，多種量程的選配
采樣方式	自由擴散式——在線式連續檢測，自由擴散式的檢測方式；
顯示方式	2.3 寸TFT 全彩大屏
示值誤差	≤±3% FS
重複性	≤±1%
響應時間	≤20 秒
恢複時間	≤30 秒（更高要求根據傳感器性能）
供電電源	9～36VDC
功率	≤4W（DC24V）
環境壓力	86kPa～106kPa
工作溫度	-20℃～+55℃（典型值）
工作濕度	10%～95%RH（無凝露）
主體材質	① 殼體：鋁合金，耐磨耐腐蝕（複雜惡劣環境可選不鏽鋼殼體，非防爆環境可選ABS塑料殼體）； ② 氣室：采用高強度耐磨耐腐蝕鋁型材，堅固耐用（複雜惡劣環境可選配不鏽鋼氣室）
輸出信号	① 支持供電兩總線，RS485信号輸出； ② 三線制4-20mA 電流環信号輸出； ③ 2組繼電器報警開關量輸出：無源觸點，容量30V/3A、250VAC/3A； ④ 電壓信号輸出：0-5V、0-10V 信号輸出（選配）；
信号傳輸方式	①三芯（四芯）屏蔽電纜傳輸：最遠可傳輸1000 米至2000 米（單芯1 平方屏蔽電纜）； ②網口TCP/IP 傳輸：支持TCP/IP 協議，可網線傳輸90 米内，通過組網遠距離實時傳輸（選配）； ③光纖傳輸：最遠可傳輸20 公裏至40 公裏（光纜單模多芯傳輸，須配置光纖MODEM），可組網（選配）； ④LORA無線傳輸：傳輸距離0 至2 公裏，視傳輸功率及現場環境定（選配）； ⑤GPRS 無線傳輸：無距離限制，内置模塊，通過移動、聯通或者電信信号傳輸，可帶短信提醒通知功能（選配）；
報警方式	聲光報警，可選配聲光報警器，報警聲音：＞80 分貝
報警值設置	高報值、低報值設置
操作方式	遙控器、按鍵操作
數據記錄	自動存儲數據
數據下載	支持RS485 串口測量數據下載
數據校準	2 級以上的目标點校準功能，可設置校準标定值，一鍵調零
安裝方式	壁挂式；管道式（分抱管式、插管式可選配管道轉接螺絲接頭，可焊接）;
防爆電氣	M20轉接内螺紋（可選NPT3/4、1/2NPT、G3/4、G1/2 轉接内螺紋）
防爆标志	Ex d II CT6 Gb
防護等級	IP66
尺寸	高210mm×寬175mm×厚85mm
重量	約1.8Kg （鋁合金殼體）

3.2四合一探測器解決方案

産品概述
RGS系列高性能氣體探測器采用智能化四合一氣體傳感器，精度高，靈敏性好，具備連續在線監測能力。整體采用鋁合金結構，符合國家防爆标準。本系列氣體探測器通過有線方式進行數據傳輸，支持監控管理軟件在遠端的實時狀态顯示。也可選配無線模塊将實時的監測數據和報警狀态傳到指控中心。
産品特點
● 采用2.3寸全彩顯示大屏，亮度高，細節好，顯示界面簡潔化、人性化，觀測直觀，操作方便。
● 采用嵌入式32位高性能處理器，檢測精度高，運算能力強，響應迅速；
● 開機自檢功能，檢測各傳感器及系統工作狀态，并實時顯示。智能的溫濕度和零點補償算法，2 級以上的目标點全軟件自動校準功能，确保測量結果的準确性；
● 采用高性能智能傳感器，穩定性好，壽命長，可達2-3 年以上；
●支持供電兩總線方式，隻需兩條線即可實現供電及RS485通信，方便布線，解決成本；
● 具備紅外遙控設置功能，通過遙控器可進行菜單設置，安全便捷；
● 支持電流環、電壓、RS485等多種方式的實時數據傳輸，可以多種報警方式準确地發出本地及遠程無線報警通知（選配）；
● 支持多種濃度單位的自由設置，如PPM和mg/m3，%VOL 和mg/L，高效方便；
● 具備數據自動存儲功能，可進行存儲參數的設置，數據采用準确的日期時間标識；
● 支持短距離無線傳輸方式或任何地方不限距離的GPRS無線傳輸方式，可選配内置無線模塊實現（選配）；
● 機體采用高強度鋁型材，一次壓鑄成型，适用于複雜惡劣的工業環境；
● 防爆等級為Exd II CT6，國家防爆電氣檢驗中心認證。
3.3數據采集單元

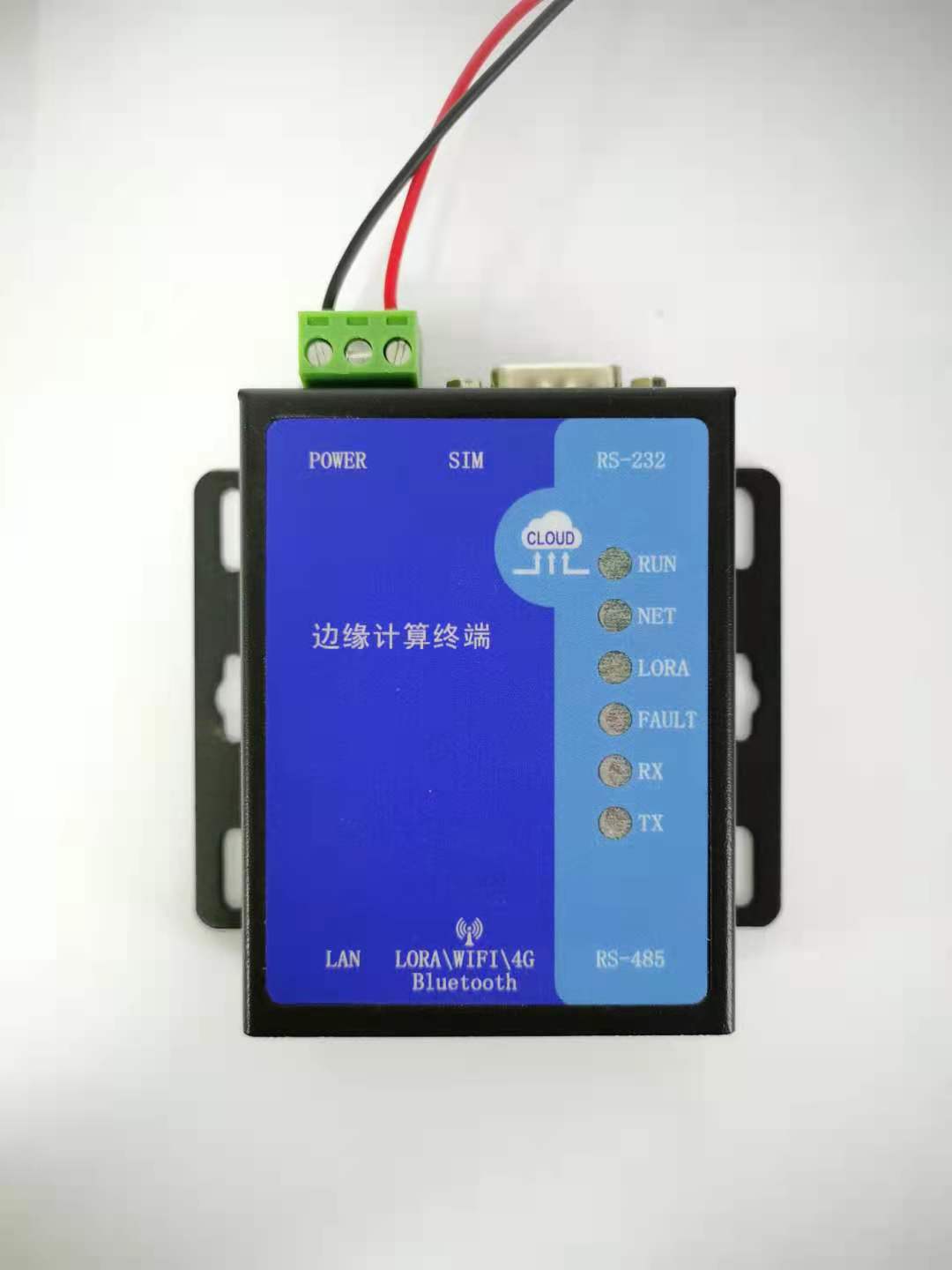

MED60系列邊緣計算終端是我公司根據目前市場需求，開發的先進的數據傳輸産品之一；本邊緣計算解決了協議解析，數據緩存，快速本地計算，本地任務定義與執行等問題，最大程度緩解服務器通信壓力，加快在本地任務處理的功能；本終端支持數據庫存存儲，本地WEB服務管理，可快速集成在項目中使用；
支持北向接口協議默認MQTT、其它電力協議、客戶自定義數據；南向協議支持modbus、電力規約、私有規約、支持遠程管理、下載數據等，是工業物聯網的利器之一。

産品特點
●支持标準協議或私有協議轉換；
●支持MQTT協議，JSON數據打包功能
●支持DTL-645，标準的MOSBUS等衆多規約轉換
●支持4G全網通
●支持WIFI與LORA無線通信
●支持485，232，網口通信
●ubuntu core系統，安全穩定
●支持SSL通信加密功能
●支持SQLITE 數據庫功能，緩存數據
●采用H3 ARM類型CPU，功耗低穩定
●默認256M内存，4GEMMC存儲
●邊緣計算功能，緩解雲服務器壓力；
●支持北向接口與南向接口配置管理
●本地内置WEB服務器，本地或遠端管理終端

3.4 GDS系統

産品概述

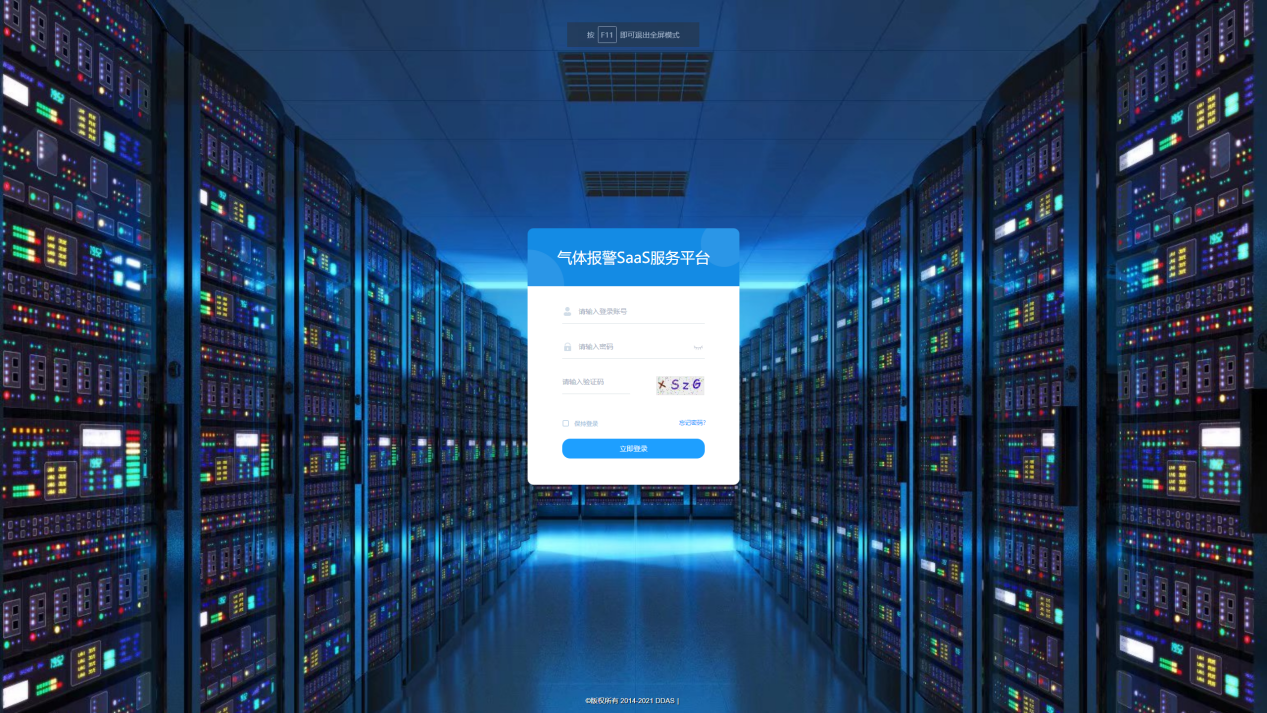

GDS氣體報警服務平台是我公司獨立自主研發探測報警系統，整體采用SCADA系統思想設計，高度模塊化設計：前端網絡前置模塊，數據處理模塊，數據庫管理模塊，WEB服務後台模塊，各模塊相對獨立，采用軟總線連接，具有高度擴展功能。
GDS系統能穩定地運行在WINDOWS，LINUX等多個平台，采用跨平台的C++框架設計，保證平台運行效率；前端部分采用HTML 5設計，交互方便，适合多個平台下訪問使用。

産品特點

●采用html5設計,WEB式訪問	●支持負載均衡，系統健壯性高
●可打包成客戶端安裝在本地	●實時短信，聲音等多種報警
●GDS 系統可部署在雲服務上	●支持設置在線列表功能
●GDS系統也可在本地單機部署	●遠程遙控多個主控制器功能
●支持WINDOWS，LINUX系統部署	●高并發網絡設計
●業務開放設置，配置系統信息	●支持多種協議接入
●實時數據庫與曆史數據庫分開	●數據庫集群，數據長期保存

四供貨清單

序号	名稱	規格	備注
1	獨立式氣體探測器	可燃氣體，氧氣，硫化氫，一氧化碳，溫濕度
2	四合一氣體探測器	可燃氣體，氧氣，硫化氫，一氧化碳，
3	數據采集單元	采集多個氣體探測器采集單元
4	軟件平台	部署本地服務器或雲系統平台上

五地下管廊監測事項及相關标準

5.1 建設結構

首先我們了解一下城市地下綜合管廊又稱共同溝，它是實施統一規劃、設計、施工和維護，建于城市地下用于敷設市政公用管線的市政公用設施。所以在城市地下綜合管廊建設施工前，施工過程中工作人員實際就是在密閉環境或者密閉空間作業，用人單位密閉空間作業的職業危害防護尤為重要。
5.2 氣體安全
我們都很清楚工作人員在密閉空間工作時的注意事項，在此條件下對生命立即或延遲産生威脅，或能導緻永久性健康損害，或影響準入者在無助情況下從密閉空間逃生。某些物質對人産生一過性的短時影響，甚至很嚴重，受害者未經醫療救治而感覺正常，但在接觸這些物質後12-72小時可能突然産生緻命後果，如氟烴類化合物。有害環境在職業活動中可能引起死亡、失去知覺、喪失逃生及自救能力、傷害或引起急性中毒的環境，包括以下一種或幾種情形：可燃性氣體、蒸氣和氣溶膠的濃度超過爆炸下限（LEL）的10%；空氣中爆炸性粉塵濃度達到或超過爆炸下限；空氣中氧含量低于18%或超過22%；空氣中有害物質的濃度超過職業接觸限值；其它任何含有有害物濃度超過立即威脅生命或健康濃度的環境條件。

了解密閉空間。與外界相對隔離進出口受限，自然通風不良，足夠容納一人進入并從事非常規、非連續作業的有限空間（如爐、塔、釜、槽車以及管道、煙道、隧道、下水道、溝、坑、井、池、涵洞、船艙、地下倉庫、儲藏室、地窖、谷倉等）。
所以具有包含可能産生職業病危害因素、或包含可能對進入者産生吞沒、或因其内部結構易引起進入者落入産生窒息或迷失、或包含其他嚴重職業病危害因素等特征的密閉空間稱為需要準入密閉空間（簡稱準入密閉空間）。用人單位密閉空間職業病危害控制的綜合計劃，包括控制密閉空間的職業病危害，保護勞動者在密閉空間中的安全和健康，勞動者進入密閉空間的操作規範。

那麽密閉空間作業應當滿足的條件有：配備符合要求的通風設備、個人防護用品、檢測設備、照明設備、通訊設備、應急救援設備；應用具有報警裝置并經檢定合格的檢測設備對準入的密閉空間進行檢測評價；檢測、采樣方法按相關規範執行；
重要了解檢測順序及項目應包括：測氧含量。正常時氧含量為18%～22%，缺氧的密閉空間應符合GB8958的規定，短時間作業時必須采取機械通風。
測爆。密閉空間空氣中可燃性氣體濃度應低于爆炸下限的10%。對油輪船舶的拆修，以及油箱、油罐的檢修，空氣中可燃性氣體的濃度應低于爆炸下限的1%。測有毒氣體。有毒氣體的濃度，須低于GBZ2.1所規定的濃度要求。如果高于此要求，應采取機械通風措施和個人防護措施。
當有害物質濃度大于IDLH濃度、或雖經通風但有毒氣體濃度仍高于GBZ2.1所規定的要求，或缺氧時，應當按照GB/T18664要求選擇和佩戴呼吸性防護用品。
5.2施工要點
CO、O2、H2S探測器：安裝高度1.5m—2.0m中間，一般為1.7m—1.8m；
CI2、SO2探測器：安裝高度30cm—50cm；
NO2探測器：安裝高度50cm—1.0m；
NH3探測器：安裝高度2米以上（根據現場情況來定：安裝到洩漏點附近，洩漏點以上）；
O3探測器：安裝高度50cm；
苯探測器：安裝高度30cm—40cm；
SF6探測器：安裝高度20cm—30cm。
六 方案價值
6.1确保管廊運行
通過針對危險氣體等濃度監測來有效及科學保障管廊的安全管理，确保管廊長期穩定運行；
6.2确保管廊安全
提高危險源安全管理的自動化程度，利用氣體的在線實時監控預警，預防事故發
